比色红外测温仪 CIT-1MD 600-3000℃

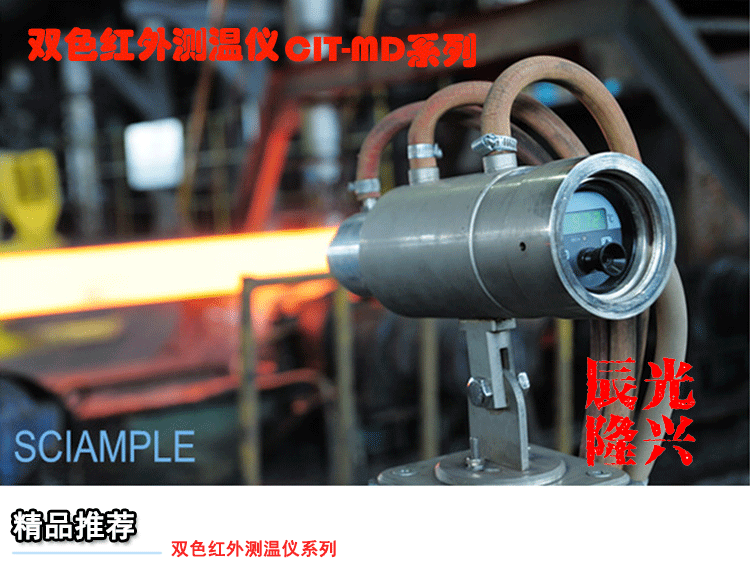

CIT-1MD比色在线式红外测温仪



 色温测量,相比单色测温仪,准确性更高。

 比色测温,可不受窗口玻璃影响、测温值不受被测材料辐射率(与材料、及表面光洁度、氧化程度相关)影响

 测量时目标可不充满测量区域    可以精确测量小目标

  抗烟雾、水蒸气和灰尘能力强电源接线全保护,输出全隔离

 最大值、平均值测温均有两种方式可选

 带真实测温区域的光学瞄准,螺旋调焦并带刻度指示

 整机结实密封,且带环境温度补偿,适于环境条件恶劣的工业现场中使用

 电流输出高分辨率,大部分可以达到0.1℃

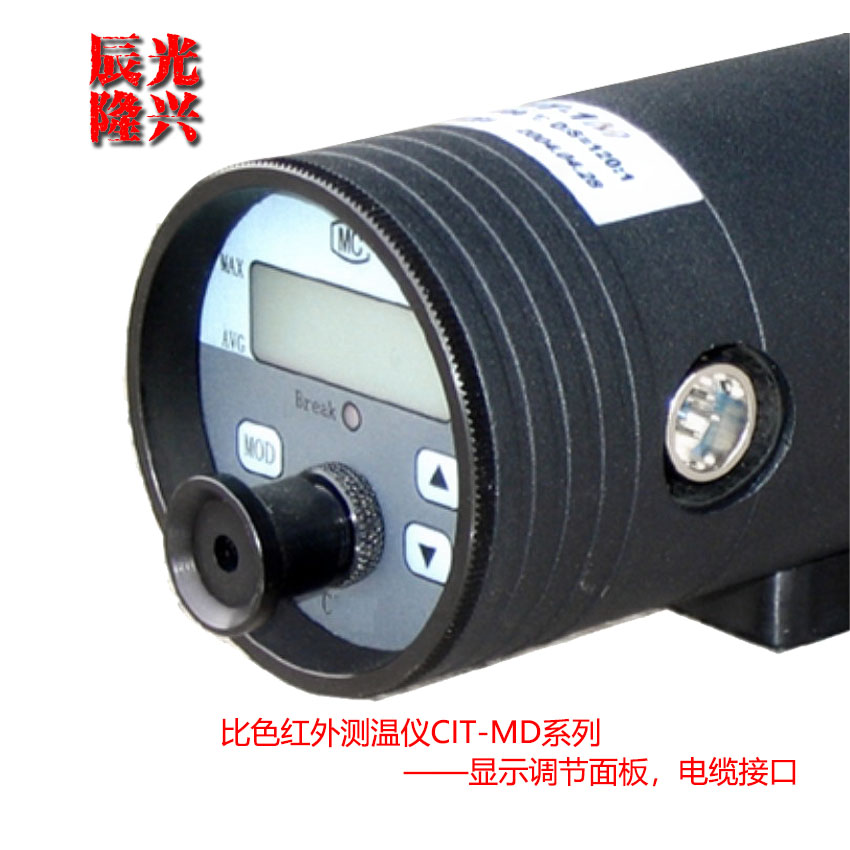

瞄准与调焦



瞄准:使用都可以通过目镜看到被测目标,尤其是对炉内目标,这功能非常方便。使用都可以清楚知道测量点在工件上的位置及大小。

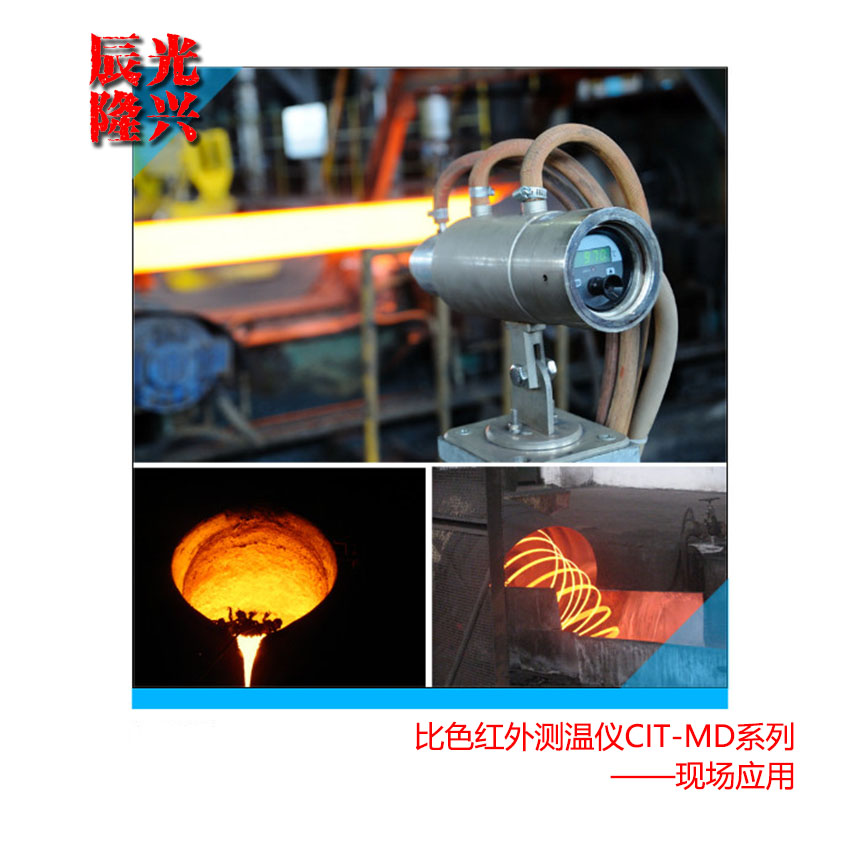

 应用场合航天、科学研究、钢铁冶金、工业炉、真空炉、单晶炉、多晶炉设备配套。 尤其擅长测液态金属与发射率比较低的应用场合



型号温度范围



型号

温度范围

距离系数

波段

响应时间

应用

备注

CIT-1MD

6001600°C

7002000°C

9003000°C

180:1

300:1

0.96mm

1.55mm

50ms

热处理,镀膜,线材、棒材生产,容器内目标测量,钢铁行业,焦化行业等以及设备配套应用。

高温比色

目视光学瞄准





技术性能





比色红外温度传感器

允许误差限

±0.75%TH (TH:测温上限)

重复精度

±2TH

显示分辨率

1

模拟接口输出分辨率

1

发射率

坡度

发射率:0.101.30,设置步长0.01

坡度:0.801.20, 设置步长0.01

测温处理方式

瞬时值、最大值、平均值

操作与显示

MOD ▼ ▲三键操作;4LED数码显示,5LED提示符

提示

温度超限告警指示、420mA输出断线告警灯指示

光学

参数

距离系数(光学分辨率)

18013001

测量距离

05~∞米

可测最小目标

可小于1.7mm(距离系数为1801)

可小于2.8mm(距离系数为3001)

电气

参数

供电电源

DC1824V,150mA(最大)

响应时间

50ms10ms

输出信号

420mA(全隔离),RS485

环境

参数

储存温度

-4085

环境温度

060

加水冷套时环境温度

5175

相应湿度

1080%,不结露

物理

参数

测头尺寸

Φ60×210

重量

0.60Kg, 带水冷套吹尘器重量为1.7Kg





 单色红外测温与比色红外测温在应用上的差异

    单色红外测温 如前所述,单色红外测温,要想准确测得被测目标的真实温度,需要考虑包括发射率在内的很多因素。首先,考虑通道上有无衰减(一般指玻璃窗口、烟雾、水蒸气和灰尘),如果无衰减,则设置仪器的发射率值,使其等于或接近被测材料的实际发射率。若仪器的发射率值大于被测材料的实际发射率,测温值会比真实温度值低。如果通道上还有衰减,设置发射率时,还应该考虑通道上的衰减,可以将衰减系数乘以材料的发射率作为新的发射率值进行设置。其次,瞄准时,目标一定要充满测温区域,调焦要到位。

由于准确获得有些被测材料的发射率有时是很困难的,单色测温实际上是在做相对测温,关注的是测温的重复性。在重复性方面,它要比比色测温好一些。





比色红外测温

(1).由比色红外测温原理可以知道,由于材料表面的发射率,通道上的玻璃窗口、烟雾、水蒸气和灰尘对两路的信号影响量大致是相同的,因此,两路信号在进行比值运算时,已基本上将上述干扰因素消除掉。这样在一般情况下,比色红外测温在测温时不用关心材料表面的发射率,或通道上是否有窗口等因素,就可以比较准确的测得目标的温度。这是与单色测温最本质的区别。

(2).当目标不能充满时,比色测温也可以正常测量。
