LX-HS双色红外测温仪（目视瞄准、同轴激光瞄准）

固定式、在线式红外测温仪

产品介绍

LX-HS系列双色测温仪使用双色比值技术测量目标的温度。双色比值技术摆脱了对绝对能量测量的依赖，在下列条件下可进行有效的测量：

l  目标被部分遮挡。如粉尘、烟雾，以及窗口、异物的遮挡。

l  被测目标小于测温仪测量视场。

LX-HS 双色测温仪可以安装的更远，即使目标已不能充满测量市场。这样就不会强迫您由于目标大小和距离系数的原因，将测温仪安装在特定的距离上。

LX-HS双色红外测温仪，具有目视光学瞄准系统，大观察视场，焦距可调节。高精度、高重复性的测温仪接收目标的热辐射，并将其转换为可测量的电信号。

LX-HS双色红外测温仪提供4－20mA电流输出，可以方便地安装在多种应用场合，特别适合于需要长距离、较强干扰的工业环境的安装。

LX-HS/A和LX-HS/B这两款双色红外测温仪具备现场双色坡度和单色发射率调节功能，方便用户针对不同的被测目标进行现场修正，提高测量结果的有效性，真实性。

LX-HS/A和LX-HS/B还具备同轴激光瞄准和目视瞄准双工功能，方便现场使用。LX-HS/C仅具备现场双色坡度调节功能和目视瞄准功能。

技术参数

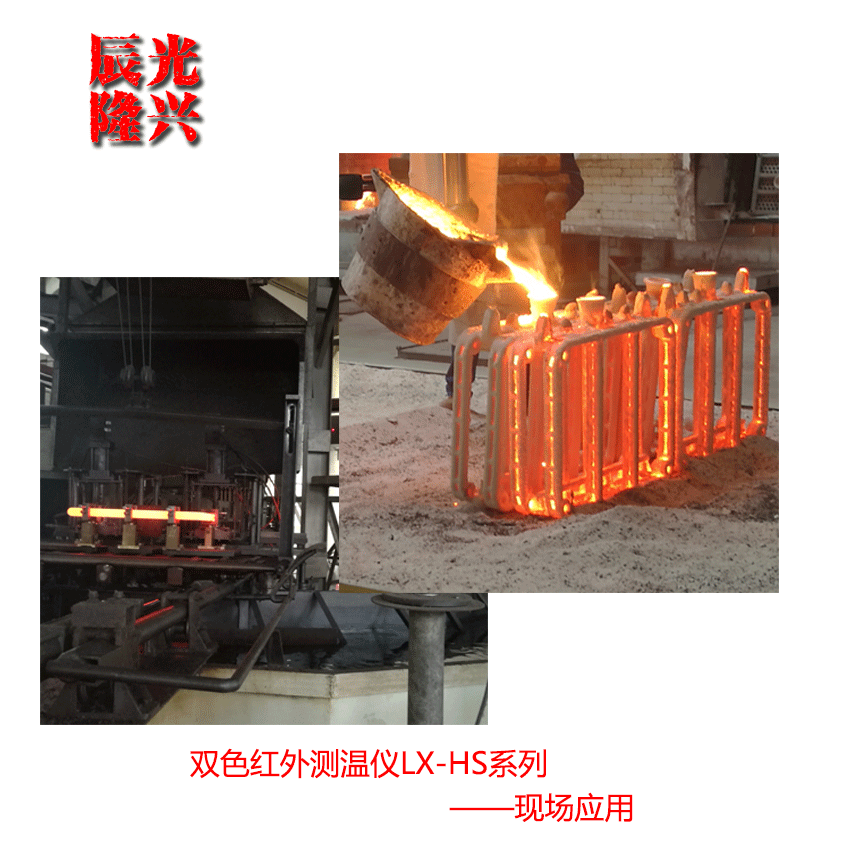

 主要应用领域

金属加工与热处理：焊接，锻造，退火，淬火，热冲压，真空炉，高频加热等

半导体：多晶硅，单晶硅拉晶，熔炼，退火，炉温控制等

钢铁及有色金属：熔炼，棒材与板材，热轧，盘条，线材，镀锌，镀锡，热风炉，焦炉，烧结等

印刷、造纸、玻璃、耐火材料、炉窑：生产过程中的中高温物体的温度测量和控制

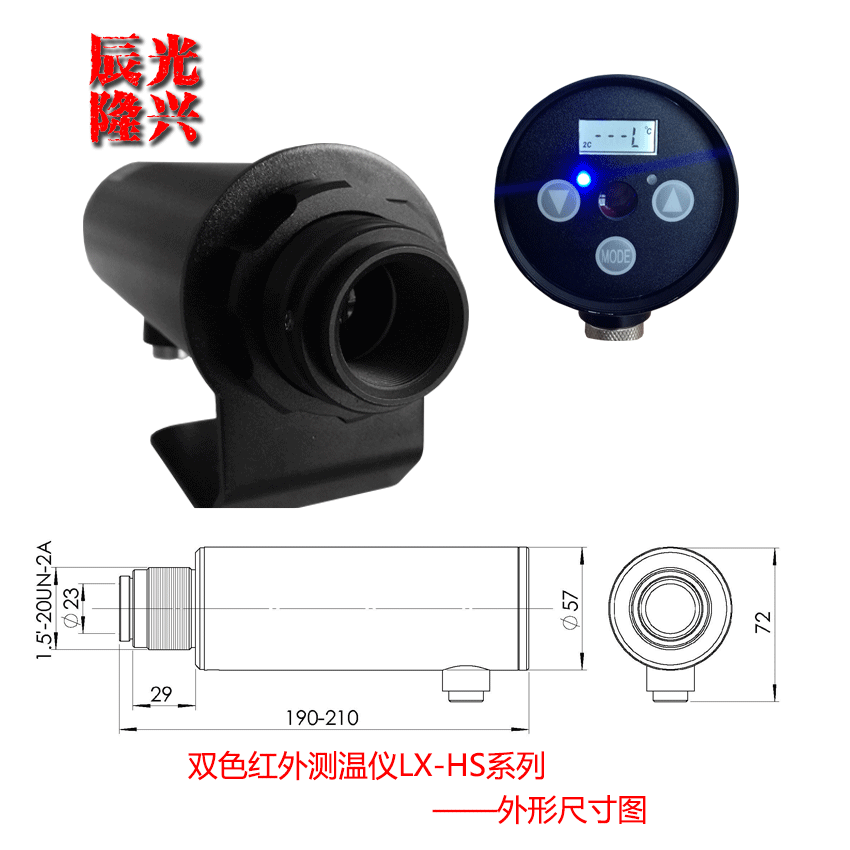

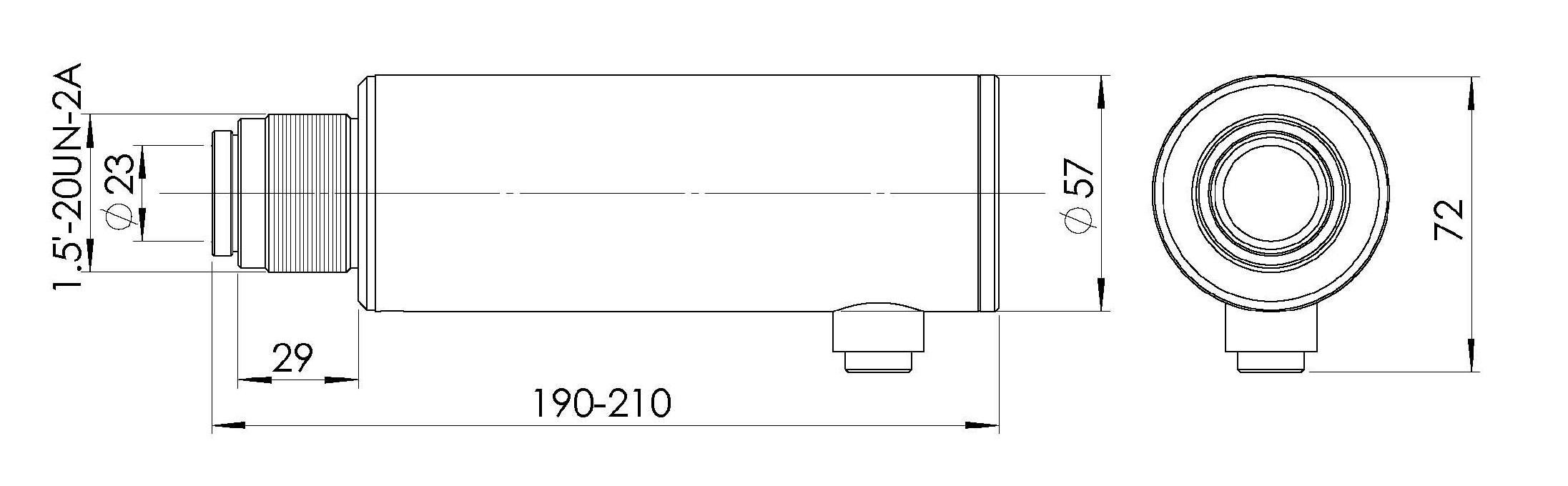

机械参数

直    径    57mm

 长    度    190-210mm（用于焦距调节）

 重    量    520g

 接线方式    侧出线，高度72mm，（含电缆插头为110mm）

光路图

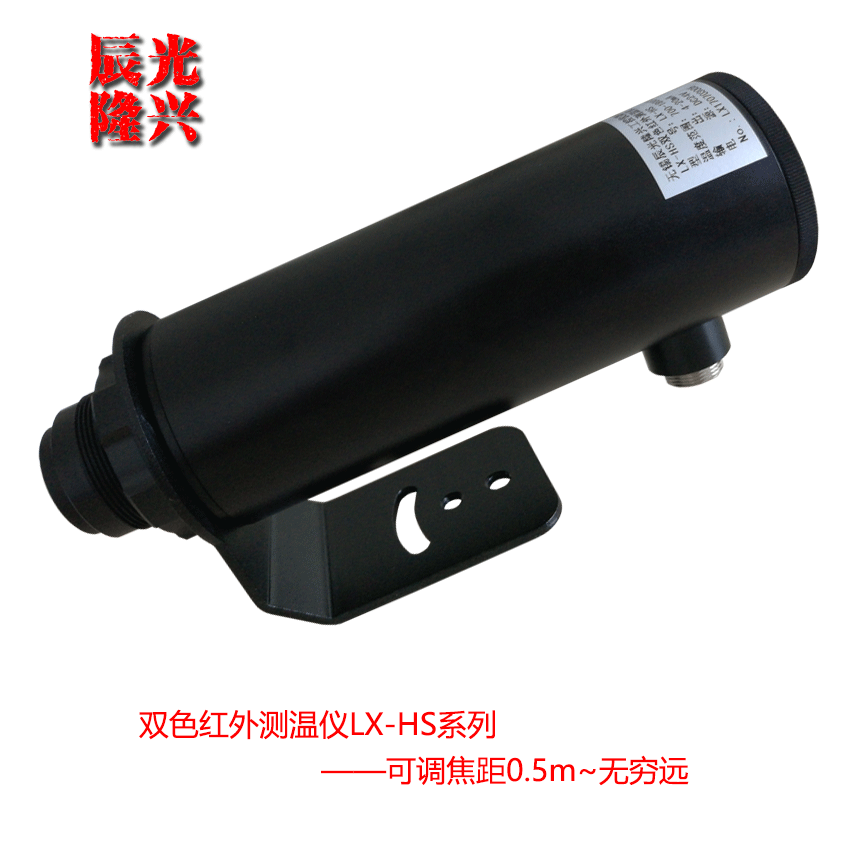

松开测温仪前端的锁紧顶丝，用户可以前后拉动黑色的调焦透镜组，使得被测物体在瞄准视场中清晰成像。此时的测温仪在测量目标处的测量尺寸最小。

假定此时测量距离为L，测温仪在此距离上的测量直径为M=L/距离系数。

如果测量距离L为4.8米，测温仪距离系数为120:1，测温仪测量直径则为40毫米。

注意：调焦完成后，应重新锁紧锁紧顶丝，以确保测量的可靠性。
