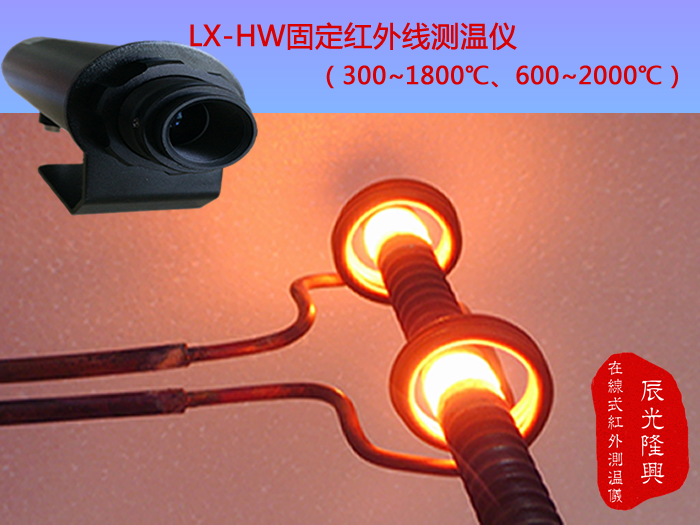

LX-HW目视瞄准型红外测温仪

 固定式、在线式红外测温仪

LX-HW红外测温仪的工作原理是根据物体的红外辐射强度计算出物体的表面温度。LX-HW红外测温仪的最大特点是无需接触即可测量物体的温度。因此，它可以方便地测量难以接近或移动的目标温度。

LX-HW红外测温仪采用光学同轴瞄准，可以方便地指示测量点的准确位置，并特别标志出最佳的测量距离，适合于需要精确定点测量的小目标的温度。

LX-HW红外测温仪提供4－20mA电流输出，可以方便地安装在多种应用场合，特别适合于需要长距离、较强干扰的工业环境的安装。

全系列的LX-HW红外测温仪提供多种温度范围，不同的测量波长，不同的光学系数供用户选择，满足用户不同的测量要求。

LX-HW红外测温仪具备现场发射率调节功能，方便用户针对不同的被测目标进行现场修正，提高测量结果的有效性，真实性。

²  大的观察视场，方便精确瞄准

²  焦距可调，适应多种现场环境

²  LCD温度显示，多种测量功能，用户可现场设置

²  多种模拟输出方式可选

²  RS485数字输出可选，双路报警输出可选

 测量参数

系统精度       ±0.5 %±2°C（取大值）（环温：23±5℃）

重复精度       ±0.3 %±2°C（取大值）（环温：23±5℃）

发射率         0.100－1.099 步长0.001

信号处理          平均值、峰值、输出范围等（或使用RS485通过软件调节）

技术参数

 主要应用领域

金属加工与热处理：焊接，锻造，退火，淬火，热冲压，真空炉，高频加热等

半导体：多晶硅，单晶硅拉晶，熔炼，退火，炉温控制等

钢铁及有色金属：熔炼，棒材与板材，热轧，盘条，线材，镀锌，镀锡，热风炉，焦炉，烧结等

印刷、造纸、玻璃、耐火材料、炉窑：生产过程中的中高温物体的温度测量和控制

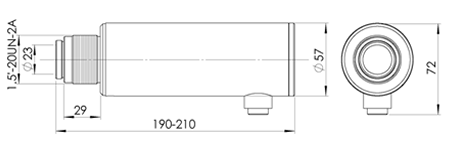

机械参数

直    径    57mm

 长    度    190-210mm（用于焦距调节）

 重    量    520g

 接线方式    侧出线，高度72mm，（含电缆插头为110mm）

 光学调节与光路图

B/C波长产品，用户可根据测量距离选择光学透镜。

标准透镜SF：测量距离480mm以上。

近焦透镜CF：180－520mm

松开测温仪前端的锁紧顶丝，用户可以前后拉动黑色的调焦透镜组，使得被测物体在瞄准视场中清晰成像。此时的测温仪在测量目标处的测量尺寸最小。

假定此时测量距离为L，测温仪在此距离上的测量直径为M=L/距离系数。

如果测量距离L为4.8米，测温仪距离系数为300:1，测温仪测量直径则为16毫米。

注意：调焦完成后，应重新锁紧锁紧顶丝，以确保测量的可靠性。
