固定红外测温仪LX-H6B(300~1400℃)同轴激光瞄准

              LX-H6B(300~1400℃)固定红外测温仪(红外温度传感器)

固定红外测温仪、在线式红外测温仪

产品介绍:

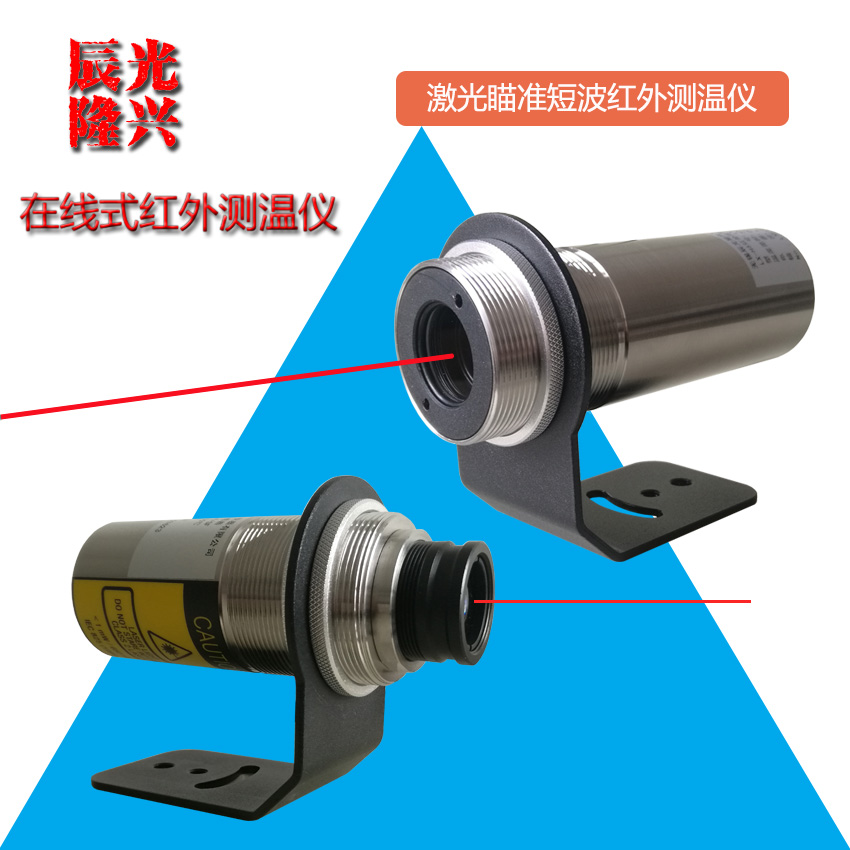

LX-H6B红外测温仪具备精确激光瞄准功能;带LCD显示窗,可显示当前测量温度和现场进行参数设置。用户可以方便的对正测量目标,并选定最佳的测量距离。为用户提供使用方便、高可靠性的测量手段。

²  带背景光LCD温度显示,现场发射率调节

²  最高200:1距离系数,最小测量直径 < 0.8mm

²  中高温产品可以进行焦距调节

²  激光指示测量方位

²  光斑指示最佳测量位置

²  坚实耐用的外壳符合IP65NEMA4)标准

²  RS485数字输出可选。外部激光控制功能可选

²  多功能按键设置方式可选

(可现场设置峰值、平均值、输出范围等)



主要应用领域:

金属加工与热处理:焊接,锻造,退火,淬火,热冲压,真空炉,高频加热等

半导体:多晶硅,单晶硅拉晶,熔炼,退火,炉温控制等

钢铁及有色金属:熔炼,棒材与板材,热轧,盘条,线材,镀锌,镀锡,热风炉,焦炉,烧结等

印刷、造纸、玻璃、耐火材料、炉窑:生产过程中的中高温物体的温度测量和控制



 光学镜头有两种:                    数字通讯输出选配:

标准镜头SF;近郊镜头CF。            RS485通讯,modebus标准协议

SF调焦范围:5004000mm

       CF调焦范围170260mm



技术参数:



LX-H6B/SF-GLX-H6B/CF-G(固定焦距)

LX-H6B/SFLX-H6B/CF(可调焦距)

温度量程

3001400

200-800℃、3001400℃、300-1800℃可选

测量波长

1.6um

1.6um

距离系数

200:1

200:1

系统精度

±1%或±2(取大值)(环温:23±5℃)

重复精度

±0.5%或±1(取大值)(环温:23±5℃)

温度分辨率

0.5

响应时间

10ms95%)

0.1001.099 步长0.001

信号处理

平均值、峰值、输出范围等

模拟输出

4-20mA

电源供应

24VDC  100mA

环境等级

IP65NEMA-4

环境温度

060

储存温度

-2080

相对湿度

1095%,不结露

重量

390g

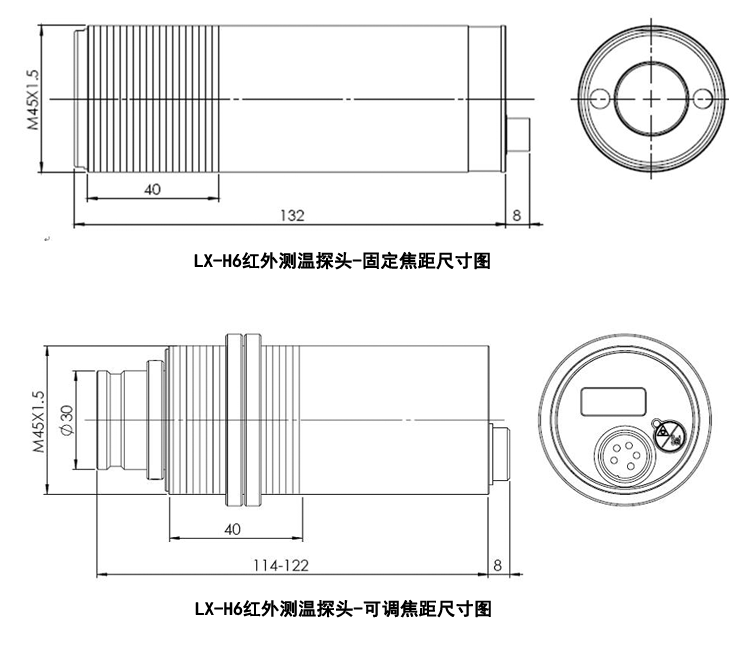

机械参数:





光路焦点调节:

LX-H6B/SF-G/ LX-H6B/CF-G固定红外测温仪的焦点是出厂后固定的。

出厂前可以根据用户需求调节好测温焦点位置,确定焦点位置取样测量的点的大小,在调焦范围内的任何位置都可以实现设计的距离系数比。

LX-H6B/SFLX-H6B/CF固定红外测温仪镜头可调节焦点。用户自己根据需求调节好测温焦点位置,确定焦点位置取样测量的点的大小,在调焦范围内的任何位置都可以实现设计的距离系数比

使用瞄准激光,用户观察激光光斑最小,最清晰的位置,此位置就是测温仪的测量焦点。

假定此时测量距离为L,测温仪在此距离上的测量直径为M=L/距离系数。

如果测量距离L4,测温仪距离系数为200:1,测温仪测量直径则为20毫米
